Schakelingen van weerstanden
Serie en Parallel;

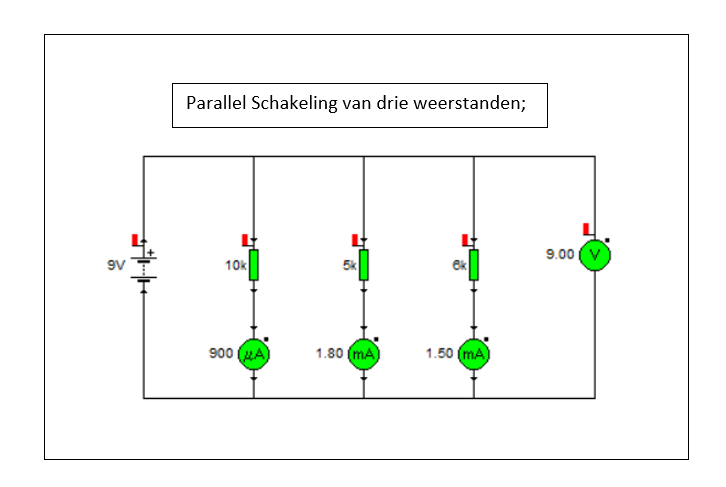

Bij een parallel schakeling is de spanning (Voltage) overal hetzelfde en de stroom (Ampère) niet.
Hierbij heb je ook een Formule de wet van Ohm;
U= I*R (U = Spanning [V], I = Stroom [A], R = Weerstand [Ohm])
Om de It (totale stroom) te bereken kan je gewoon alle stromen die door de weerstanden heengaan bij elkaar optellen. Om de Rt (totale weerstand) te bereken heb je een formule bij nodig. Formule: Rt = 1/10K + 1/5K + 1/6K = 0,46 Dan moet je 1 ook door 0,46 delen dan krijg je 1/0,46 = 2,14 Ohm.
Bij een serie schakeling is dan de stroom (Ampère) overal hetzelfde, maar de spanning (Voltage) weer niet.
Hierbij geldt ook de wet van Ohm.
Bij serie is de stroom (Ampère) gelijk. Hier kan je de weerstanden gewoon bij elkaar optellen, maar let op: de spanning (Voltage) is hier niet overal gelijk. Om de Ut (totale spanning) te berekenen moet je bij alle weerstanden de U berekenen met de wet van Ohm.
5 Analoge sensoren - deel 1

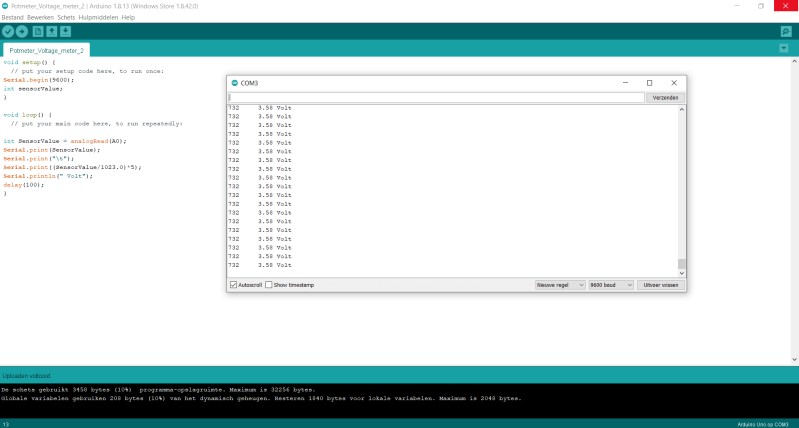

Codering Potentiometer in Voltage;
Serial.begin = Openen van een seriele poort met een transmissie snelheid van 9600 bits/s
Serial.print = Dat je iets wegschrijft naar een seriele poort.
Serial.printIn= Hij schrijft iets naar de seriele poort met als laatste karakter een carriage return.
6 Rekenen op Seriële monitor

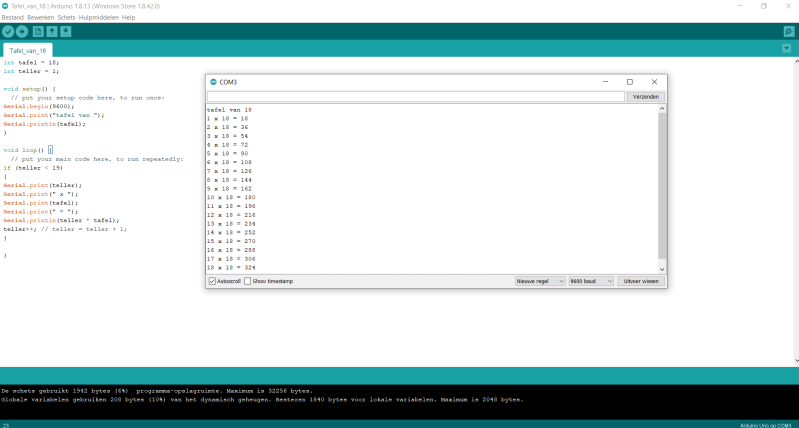

Codering de tafel van 18 met de Uitwerking;

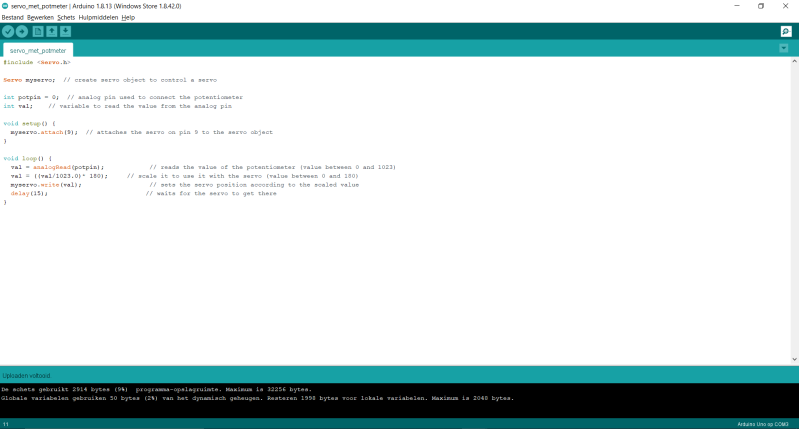

Servo 180 graden draaien met een Potentiometer codering;
