Pneumatiek Opdrachten

Opdracht;

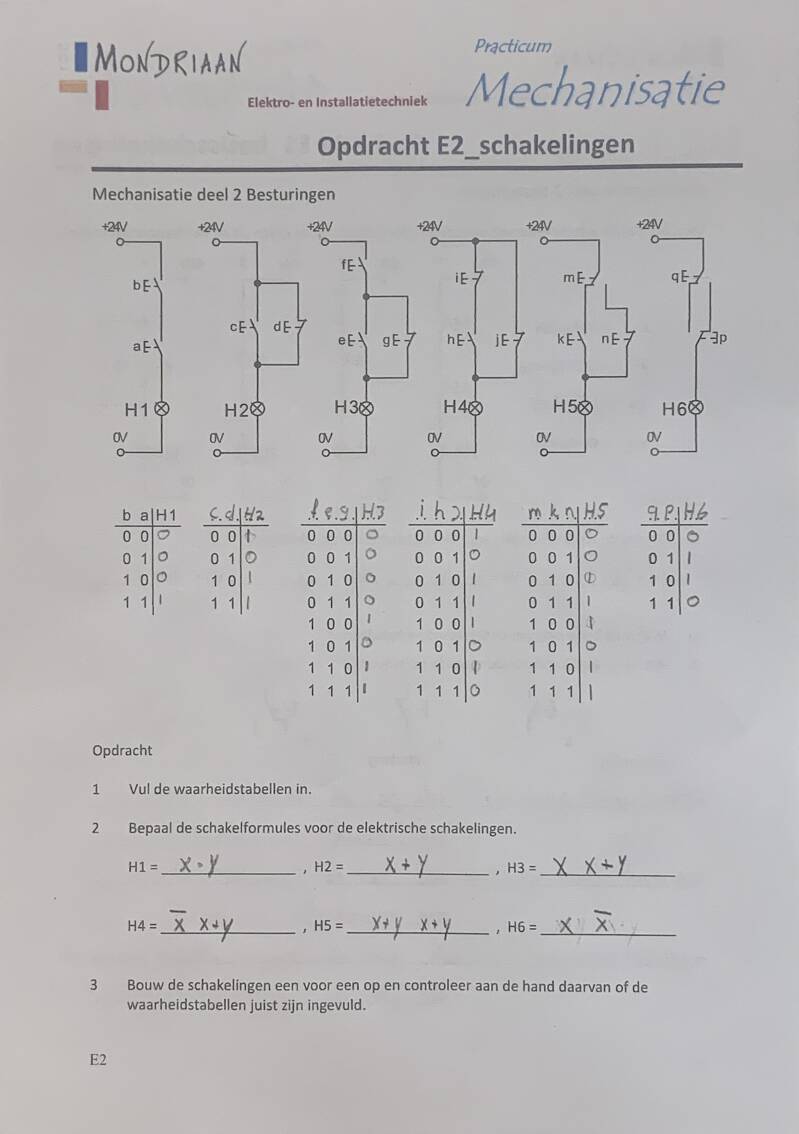

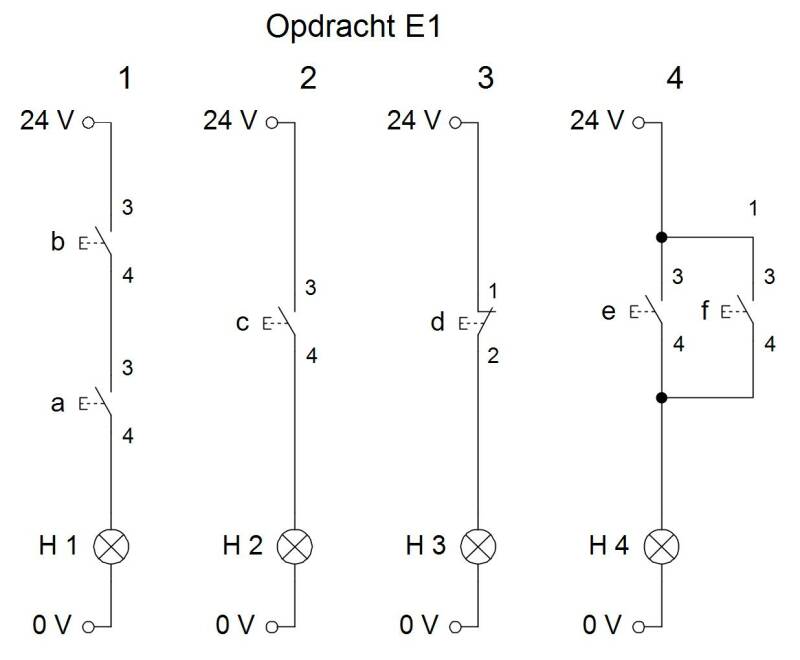

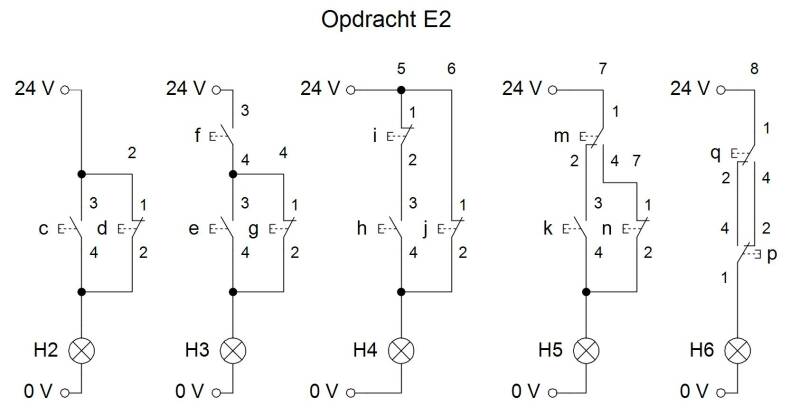

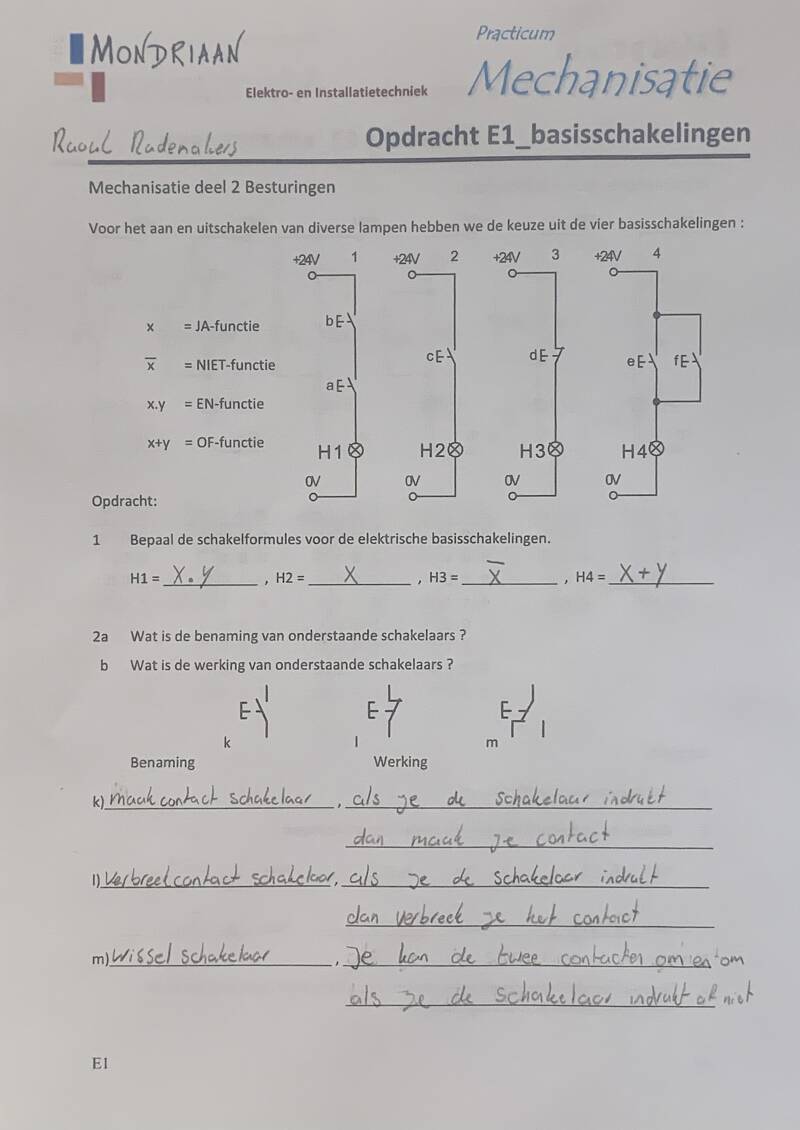

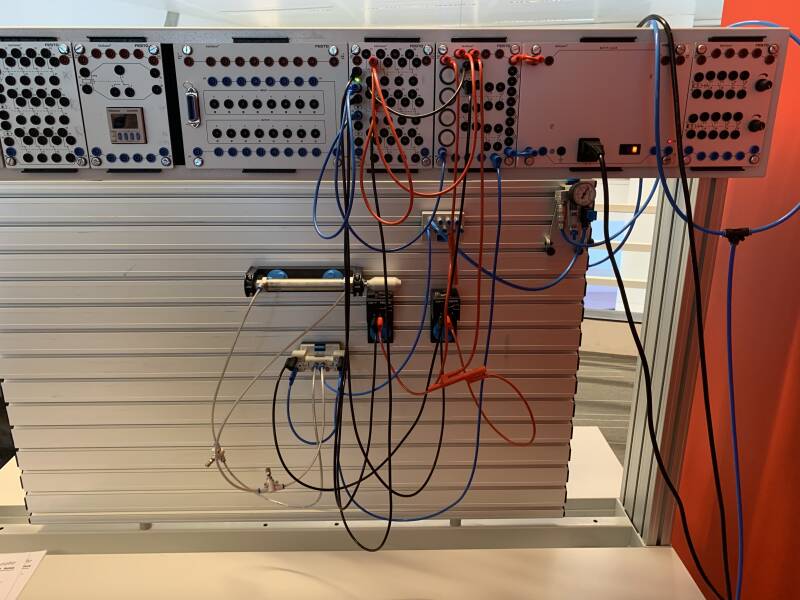

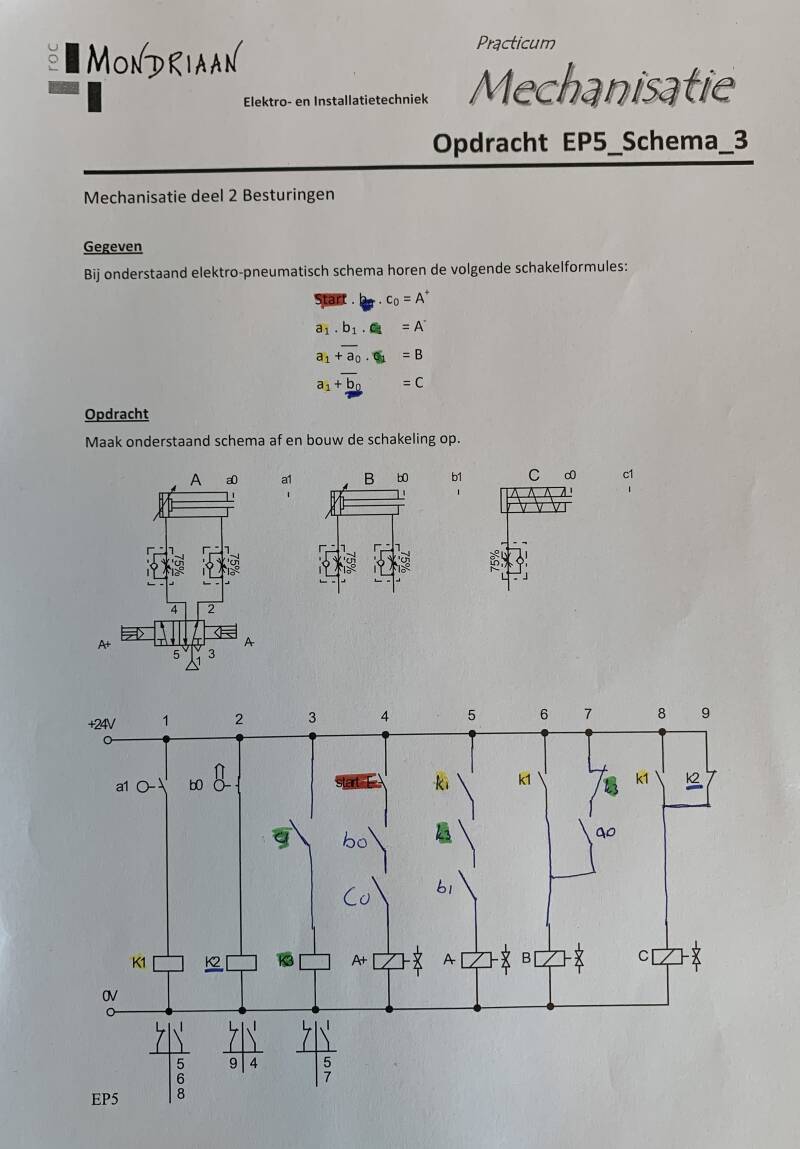

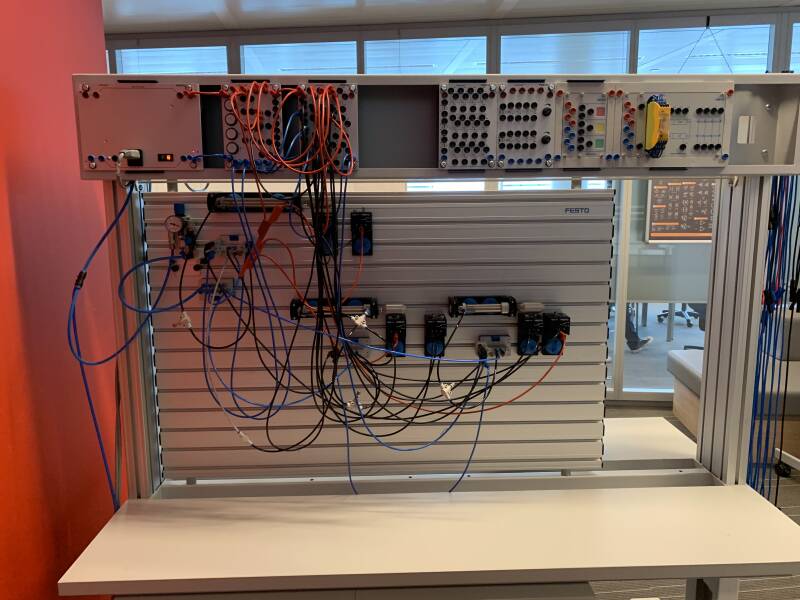

1. Bouw het elektro-pneumatiek schema op en test de werking.

2. Stel de besturing formules op.

     X= A+ en  X.Y= A-

Vragen;

1. Hoe werkt een relais.

Het werkt als een soort schakelaar maar dan schakelt hij zelf. Als de relais een seintje krijgt dus een voeding die contact met de relais maakt dan wordt de schakelaar om geschakeld.

2. Wat betekend het symbool onder het relais van de schema.

Hoeveel maak en verbreek contacten een relais heeft.

3. Wordt de cilinder monostabiel of bistabiel aangestuurd.

Bistabiel want, Valt dit signaal weg dan blijft het ventiel in zijn stand staan. Het ventiel schakelt weer om door een stuursignaal aan de ander zijde. Voor elke stand is dus een aparte bediening nodig.

Vragen;

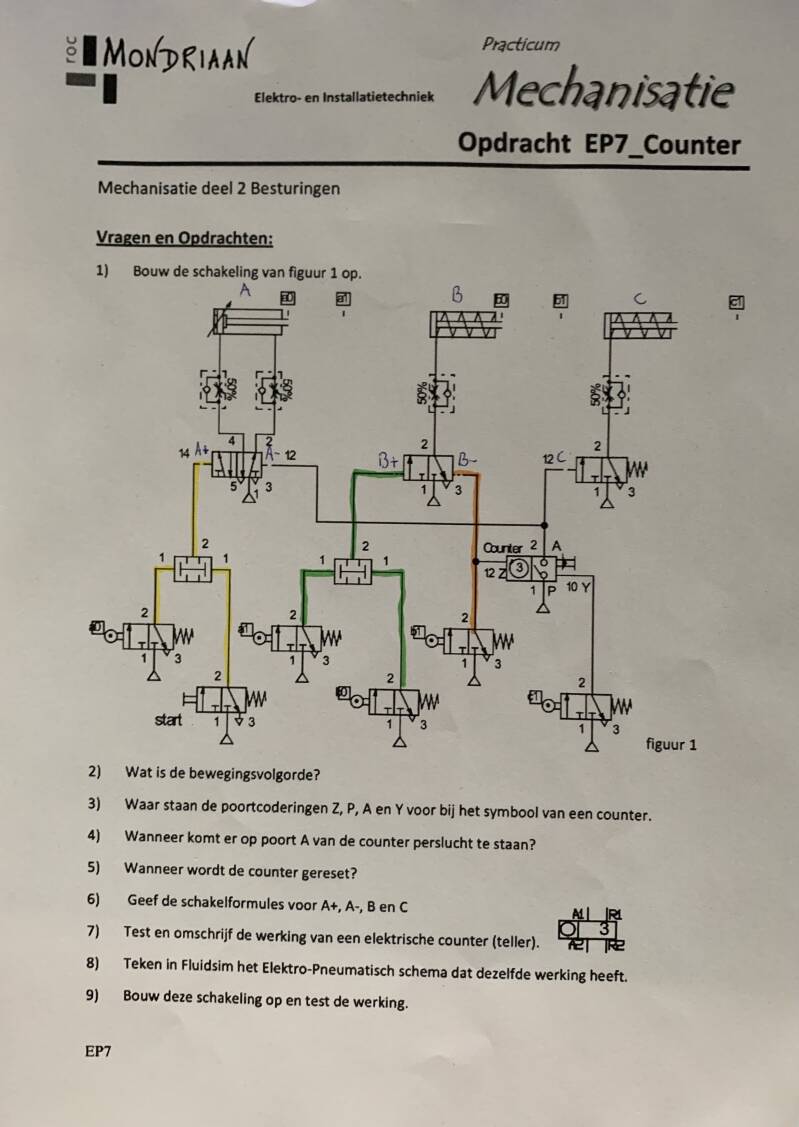

1. Bouw de schakeling van figuur 1 op.

2. Wat is de bewegingsvolgorde?

(A,B x3) C

3. Waar staan de poortcodering Z, P, A en Y voor bij het symbool van een counter.

Z: Teller

P: Perslucht

A: Uitgang

Y: Reset

4. Wanneer komt er op poort A van de counter perslucht te staan?

Drie keer het signaal van Z is geweest.

5. Wanneer wordt de counter gereset?

Nadat de Teller zijn werk heeft gedaan. Dus hij moest drie keer schakelen na de derde stopt die.

6. Geef de schakelformules voor A+, A-, B en C

A+ = a0 * Start

A- = Counter

B+ = a1 * b0

B- = b1

C = Counter

7. Test en omschrijf de werking van een elektrische counter (teller).

Na de aantal ingestelde pulsen schakelt die om.

8. Teken in fluidsim het Elektro-Pneumatische schema dat dezelfde werking heeft.

9. Bouw deze schakeling op en test de werking.
